Графический анализ результатов расчета














Графический анализ результатов расчета

После завершения расчета и указания на кнопку Выход в окне процессора управление передается Дереву проекта. Если расчет завершился успешно, а мы надеемся на такой результат, так как неоднократно считали учебную задачу, то следующим шагом будет графический анализ полученного решения. Установим курсор в позицию Графический анализ

раздела Результаты дерева проектов и нажмем левую кнопку мыши. При этом активизи­руется окно постпроцессора (рис. 1.2.14), инструментальная панель которо­го содержит различные  функции отображения результатов расчета.

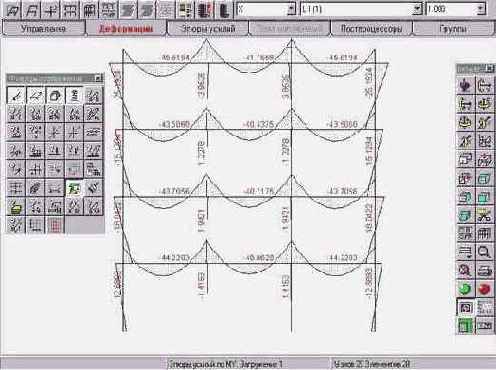

Рис.1.2.14. Окно SCAD в режиме графического анализа результатов


Графический анализ результатов расчета

        Графический анализ результатов расчета выпол­няется в той же среде, что и подготовка исходных данных. При этом меняется только инструментальная панель и добавляются новые фильтры отображения.

Функции этого режима позволяют отобразить на экране деформированное состояние конструкции, эпюры усилий в стержневых элементах, поля напряжений для пластинчатых и объемных элементов, результаты работы различных постпроцессоров, а также создать группы узлов и элементов.

Рис. 7.1. Инструментальная панель режима графического анализа результатов

Для выполнения этих функций в инструментальной панели предусмотрены различные разделы, переход в которые выполняется с помощью закладок:

  • Управление – доступ к данным, печать и т.п.;
  • Деформации – анализ деформированного состояния;
  • Эпюры усилий – анализ усилий в стержневых элементах;
  • Поля напряжений – анализ напряжений и усилий в пластин­чатых и объемных элементах;
  • Постпроцессоры – анализ результатов работы постпро­цес­соров;
  • Группы – формирование групп узлов и элементов, в том числе и для передачи данных в постпроцессоры.
