Отображение групп объединения перемещений

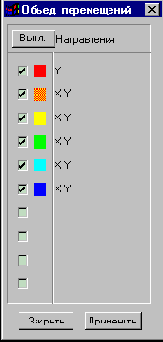

Рис. 8.2.18. Цветовая шкала режима отображения объединения

перемещений



       Активизация этого фильтра вызывает цветовую шкалу (рис. 8.2.18) , в которой каждой группе узлов с объединенными перемеще­ниями соответствует свой цвет и строка с указанием направ­лений, по которым выполнено объединение. Работа с цвето­вой шкалой выполняется по описанным выше правилам. На расчетной схеме узлы, входящие в группы, маркируются прямоугольниками соответствующего цвета.
