Создание электрических схем графическим редактором P-CAD Schematic



Соединение выводов с линией групповой связи (шиной)



Для подключения цепи к линии групповой связи необходимо щелкнуть ЛК на выводе (или на линии связи двух выводов) и, не отпуская ЛК, переместить курсор к линии групповой связи. Автоматически добавляется из­лом под углом 45°. Отпустить ЛК, щелкнуть ПК.

    Направление изгиба цепи определяется направлением укладки провода в жгуте. Если направление изгиба линии не соответствует необходимому направлению, то нужно:

-        нажать клавишу Select (Выбор)

 и выделить этот изгиб ЛК.

-        нажать ПК и вызвать в контекстном меню свойства (Properties) этого изгиба.

-        в появившемся диалоговом окне Bus Connection Properties (см. рис. 5.19) необходимо ЛК избрать новый вид подключения цепи к линии групповой связи и нажать ОК.

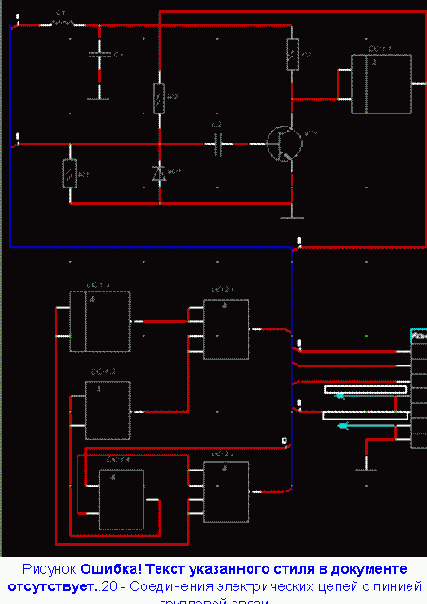

    Полученный результат представлен на рис 5.20.

5.8     Присвоение имен цепям



Имена цепей, входящих в жгут (да и не только), удобно задавать с помощью команды Place/Port

 (Установить порт - обозначение цепи). Затем в любом месте схемы щелкнуть ЛК. Откроется диалоговое окно Place Port (рис 5.21).

     Форма порта выбирается нажатием одной из шести кнопок Port Shape, однако требованиям ГОСТа удовлетворяет только один вариант (см. рис. 5.21). Если именуется цепь, входящая в жгут, необходимо использовать порт без рамки (None). Если порт используется как соединитель в многолистовой схеме, можно выбрать вариант с прямоугольным изображением порта.

    В раскрывающемся списке Net Name задается имя цепи, флажком Increment Net Name включается автоматическое увеличение номера вводимой цепи на единицу. Переключатели Pin Count позволяют задать один или два контакта у порта, область Pin Length определяет длину выводов, причем удобнее за­давать короткий (Short) вывод. Переключатели Pin Orientation задают гори­зонтальную или вертикальную ориентацию выводов порта.



После закрытия окна кнопкой ОК порты подключаются к необходимым проводникам.



    При выполнении учебного проекта поле Net Name (Имя цепи) набрать +15V. Переключатель Pin Count (Количество выводов) установить на One Pin. Длину выводов (Pin Length) сделать большую (Long). Установить ориентацию (Pin Orientation) по горизонтали (Horizontal). В области Port Shape форму порта выбрать (None) Нажать кнопку ОК (рис 5.21).

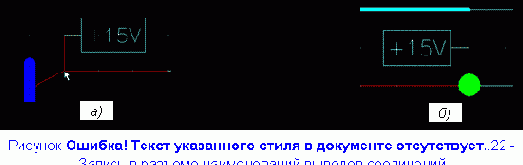

    Щелкнуть ЛК и, удерживая ее, поместить порт на цепь, соединяющую L1 с линией групповой связи - в точку (32,5; 255), отпустить ЛК (рис 5.22, a). Снова нажать и удерживать ЛК. Поместить второй порт с номером +15V на линию связи 4-го и 5-го выводов разъема XS1 (160; 127,5) и отпустить ЛК. Щелкнуть ПК (рис.  5.22, б).



Вновь выполнить команды Place/Port
. В поле Net Name набрать 1. Установить ориентацию (Pin Orientation) по вертикали (Vertical). Нажать кнопку ОК. Щелкнуть ЛК и, удерживая ее, поместить порт на цепь, соединяющую R1 с линией групповой связи в точку (32,5; 215), отпустить ЛК. Снова нажать и удерживать ЛК. Поместить второй порт с номером 1 на линию связи 1-го вывода разъема XS1 (127,5; 145) и отпустить ЛК. Щелкнуть ПК.

    Таким же способом поставить порты на все соединения элементов с линией групповой связи (рис. 5.20):

-        цепь №2 соединяет вывод 6-й DD1:2 с 10-м выводом DD1:4;

-        цепь №3 связывает вывод 6-й DD2:1 со 2-м выводом разъема XS1;

-        цепь №4 сливает вывод 8-й DD2:1 с 3-м выводом разъема XS1;

-        цепь GND соединяет все элементы «Земля» с 6-м  и 7-м выводом разъема XS1.
