Создание электрических схем графическим редактором P-CAD Schematic



Установка электрорадиоэлементов


      Подготовка к размещению УГО элементов.



Для размещения УГО элементов  в рабочем пространстве листа необходимо выполнить команды Place/Part (Размещение элементов) или нажать пиктограмму

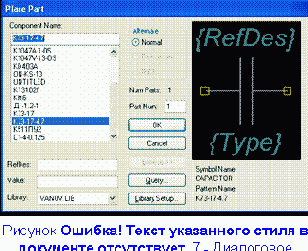

. Появится одноименное окно Place Part (рис. 5.7).

    В области Component Name окна Place Part представлен список элементов, входящих в открытую библиотеку.

    Число логических секций, входящих в компонент, отображается в поле Num Parts. Номер вводимой логической секции вы­водится в поле ввода PartNum. Следует обратить особое внимание на пе­реключение значения этого параметра при вводе неоднородных компонен­тов.


Предварительный просмотр вводимого УГО символа осуществляется путем нажатия кнопки Browse.

    Имя открытой библиотеки отображает­ся в раскрывающемся списке Library. При необходимости можно легко перейти к другой библиотеке.

    Для определения множества библиотек списка Library, из которых будут загружаться ЭРЭ, необходимо нажать панель Library Setup. Откроется окно, в котором представлены загруженные библиотеки (рис. 5.8). Нажать кнопку Add. В появившемся стандартном окне Windows надо выбрать файл с разработанной нами библиотекой  Ivanov.lib и нажать кнопку «Открыть». После этого нажать кнопку ОК в окне Library Setup.

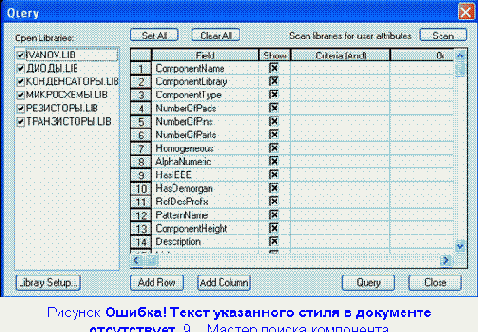

При нажатии кнопки Query происходит запуск мастера по­иска компонента в открытых библиотеках по указанным в таблице атрибу­там (рис. 5.9).

    Следует заметить, что позиционные обозначения элементов в схеме про­ставляются автоматически с использованием буквенных либо цифровых обозначений логических секций. При этом разделителем между номером компонента и секции служит двое­точие (например, DD1:1, DD1:2), что не соответствует ГОСТу. Чтобы со­блюсти стандарты, рекомендуется вводить позиционное обозначение вруч­ную как текст или как атрибут пользователя.
При этом с помощью нажатия ПК мыши в диалоговом окне Part Properties (рис. 5.11) сбрасывается фла­жок видимости соответствующих атрибутов символа.

    При вводе УГО элемента размещение символа в поле экрана выполняется по­сле щелчка ЛК в выбранной точке рабочего пространства. Пока ЛК мыши не нажата, можно перемещать символ по экрану. Вращение с ша­гом 90° осуществляется путем нажатия клавиши R, зеркальное отображе­ние - клавиши F. Для увеличения на 1 позиционного обозначения сим­вола служит клавиша D, для уменьшения - Shift+D. При вводе многосекционных компонентов инкремент порядкового номера секции осуществляется нажатием клавиши Р, декремент - комбинацией клавиш Shift+P.

    Нередко удобно применять команды выбора Edit/Select
, а также ко­пирования Edit/Copy
 и вставки Edit/Paste
 для копирования большого числа однотипных элементов или фрагментов схем.

       Установка конденсатора К73-17-4.7.


В диалоговом окне Place Part (рис. 5.7) выбрать конденсатор К73-17-4.7 и щелкнуть по кнопке ОК. Нажать на клавишу R, элемент повернется на 90°. После этого курсором указать на рабочем поле место для его размещения - точку с координатами (60; 240) либо ввести эти координаты с клавиатуры. Для чего нажать клавишу буквы J, набрать координату X - 60, нажать Tab, затем набрать координату Y - 240 и нажать Enter. Курсор окажется в точке с этими координатами. Щелкнуть ЛК, а затем ПК. Элемент будет установлен на место.

    Перейти в режим выделения элементов нажатием клавиши Select (Выбор)

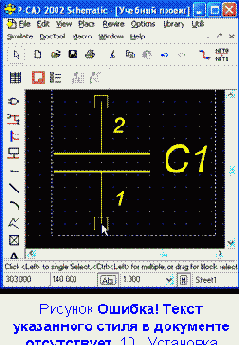

 и выделить ЛК введенный конденсатор (рис. 5.10).

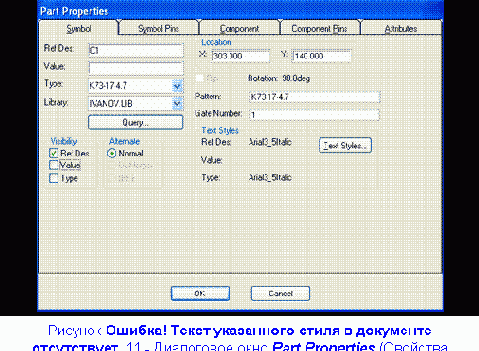

     Щелкнуть ПК по выделенному контуру для вызова контекстного меню и выбрать в последнем кнопку Properties (Свойства). В открывшемся окне Part Properties (Свойства элемента) на вкладке Symbol (рис. 5.11) снять флажки видимости[12]

(область Visibility) у атрибутов Value (Значение номинала) и Type (Тип элемента).


Для завершения щелкнуть ЛК по кнопке ОК.

    Выделить ЛК при нажатой клавише Shift первый номер вывода. Нажатиями на клавишу R (поворот на 90°), сориентировать этот номер горизонтально, а затем перетащить его на нужное место (см. рис. 5.10). Аналогичные действия надлежит проделать со вторым номером вывода, а также с позиционным обозначением элемента.




Установка резисторов.

    Вновь щелкнуть ЛК по клавише
. В открывшемся окне выбрать элемент С1-4-0.125, щелкнуть по кнопке ОК. Развернуть его на 90°, нажав клавишу R.   Поместить на рабочем поле в точке (50; 195).

    Подобным образом установить еще два таких резистора, (80; 220), (125; 235). Масштаб изображения при этом целесообразно увеличить, нажав несколько раз на клавишу серый «+».

    При необходимости следует уточнить ориентацию и положение позиционных обозначений элементов так же, как это делалось при установке конденсатора К73-17-4.7.

      Установка других элементов схемы

    Далее таким же способом установить катушку индуктивности Д1-1.2-1 в точку (315; 153), диод КД4О3А вертикально в точку (90; 125), конденсатор КМ6 - (110; 145) и транзистор КТ3102Г в (137; 145).

      Установка микросхем

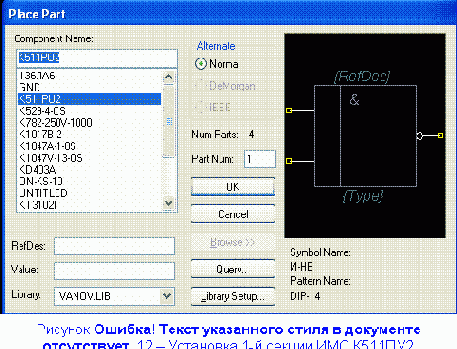

    Теперь нужно установить секции интегральной микросхемы (ИМС) К511ПУ2. Вначале установим   1-ю   секцию.   Для   этого   надо снова щелкнуть ЛК и выбрать элемент К511PU2. Вслед за этим надо проверить, чтобы в области Part Num стояла 1 (рис. 5.12). Нажать на кнопку ОК, а затем нажатием ЛК установить 1-ю секцию в точку с координатами (140; 240), щелкнуть ПК.

    Затем всю эту процедуру повторить при установке 2-й секции в точку (45; 160), но в области Part Num нужно ввести 2. Щелкнуть ПК.

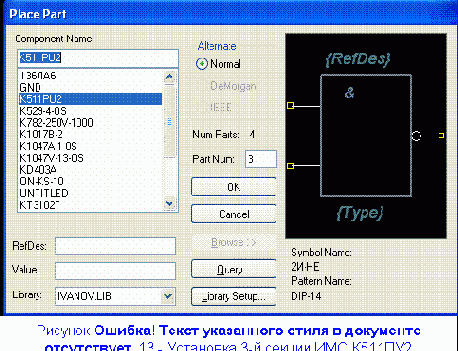

    Установить 3-ю секцию ИМС. Снова щелкнуть ЛК и в открывшемся окне опять выбрать элемент К511PU2, но в области Part Num теперь задать 3 (рис. 5.13).


Для этого щелкнуть ЛК в окне Part Num и ввести 3. Нажать на кнопку ОК и установить на рабочем поле щелчком ЛК 3-ю секцию в точку (50; 120) Щелкнуть ПК.




Эту процедуру полностью повторить при установке 4-й секции в точке с координатами (55; 90). В области Part Num теперь задать 4.




Установить секции микросхемы 133ЛА6. Для этого щелкнуть ЛК и в открывшемся окне выбрать элемент 133ЛА6. Нажать на кнопку ОК. Аналогичным способом установить две секции этой микросхемы в точки с координатами (90; 160) и (90; 105). Щелкнуть ПК.

      Установка электрического соединителя (разъема) ON-KS-10

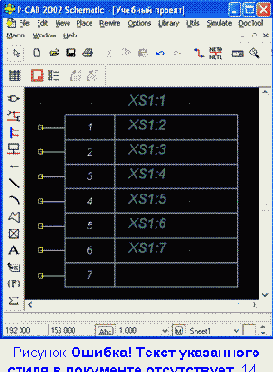

    Для размещения электрического соединителя щелкнуть ЛК и в открывшемся окне выбрать элемент ON-KS-10. Нажать кнопку ОК. Поскольку соединитель состоит из семи одинаковых элементов, все их следует разместить вертикально в ряд. Проще эту процедуру выполнить, если вначале укрупнить масштаб (трижды нажать на «+»). Затем установить курсор в 1-ю точку с координатами (160; 145) и щелкнуть ЛК. После этого, последовательно щелкая шесть раз, установить их друг под другом в точки с координатами (160; 140), (160; 135), (160; 130), (160; 125), (160; 120), (160; 115) так, как показано на рис. 5.14. Щелкнуть ПК.


После этого выполнить команды Edit/Select и выделить все семь элементов соединителя. Для чего достаточно щелкнуть слева вверху над соединителем ЛК и, не отпуская ее, переместить курсор вправо вниз под соединитель. Отпустить ЛК. Щелкнуть по ним ПК и в открывшемся меню выбрать Properties. В появившемся диалоговом окне в области Visibility двойным щелчком ЛК убрать флажок около RefDes и нажать кнопку ОК.
